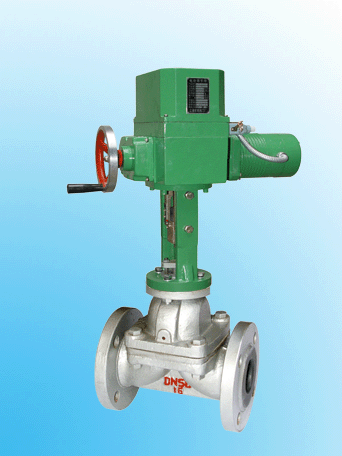

一、電動襯氟調節閥參數：
|
防爆能力
|
普通型，防爆型 dⅡBT3
|
|
輸入信號
|
|
|
輸入電阻
|
4～20mA DC或0～10mA DC
|
|
輸入通道
|
250（Ⅲ） 200（Ⅱ）
|
|
基本誤差
|
3個隔離通道
|
|
回差
|
≤5％
|
|
死區
|
≤4％
|
|
位移速度
|
≤6％
|
|
額定流量系數誤差
|
0.5mm/s或1.6mm/s
|
|
固有流量特性誤差
|
≤±10％，當以C≤6.3時為≤15％
|
|
阻尼特性
|
各點相對應流量系數≤±10％
|
|
泄漏量
|
1×10-4Cv
|
|
電源電壓
|
220V±10％ 50Hz
|
|
使用環境
|
伺服放大器
|
環境溫度0～50℃ 相對濕度≤80％
|
|
電動調節閥
|
環境溫度-25℃～+55℃ 相對濕度≤90％
|
|
工作溫度℃
|
-30℃～+200℃
|
|
材料
|
閥體
|
碳鋼（WCB） 襯F46（FEP）
|
|
閥座、閥芯
|
2Cr13 襯F46（FEP） 哈氏合金 蒙乃爾
|
|
波紋管
|
聚四氟乙烯（FTFE） 哈氏合金
|
|
適用介質
|
鹽酸、硫酸、氫氟酸、堿及劇毒、易揮發等介質
|
二、電動襯氟調節閥原理：
電動襯氟調節閥報價一般由執行機構和閥門組成。調節閥門是調節閥的調節機構, 它根據控制信號的要求而改變閥門開度的大小來調節流量, 是一個局部阻力可以變化的節流元件。調節閥門主要由上下閥蓋、閥體、閥芯、閥座、填料及壓板等部件組成。在自動控制系統中, 閥門主要的調節介質為水和蒸汽等。在壓力比較低、使用情況單一的情況下, 常用的調節閥有直通調節閥、三通調節閥和蝶閥等種類。
三、電動襯氟調節閥執行機構：
執行機構按照使用的能源種類可分為氣動、電動、液動3種, 即以壓縮空氣為動力源的氣動調節,以電為動力源的電動調節, 以液體介質(如油等)壓力為動力的液動調節。電動執行機構雖然不利于防火防爆, 但其驅動電源方便可取, 且信號傳輸速度快、便于遠距離傳輸、體積小、動作可靠、維修方便、價格便宜。
|
