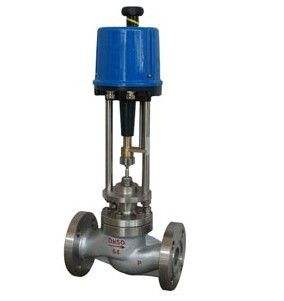

一、精小型電動調節閥　概述

精小型電動調節閥由3810或PSL系列電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。精小型電動調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。精小型電動調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。

二、精小型電動調節閥　性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
 軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：配DKZ執行機構為1.5%；配361L執行機構為2%；配RS執行機構為1%；配PSL執行機構為1%
基本誤差：配DKZ執行機構為±2.5%；配361L執行機構為±2%；配RS執行機構為±1%；配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1(0.25≤Cv≤14)或30：1(CV≤0.16)

三、精小型電動調節閥 閥內組件

閥芯型式：單座柱塞型閥芯
流量特性：金屬閥座 等百分比特性(%)和線性特性(L)，Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟閥座：等百分比特性(%)和線性特性(L)
材 料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、精小型電動調節閥 閥體

閥體形式：精小型直通鑄造閥
公稱通徑：DN20～200mm
公稱壓力：PN1.6、2.5、4.0、6.4
法蘭標準：GB/T9113、 JB/T79
連接形式：法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1〃以內)
閥蓋形式：標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式：螺栓壓緊式
密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
