一、耐腐蝕電動隔膜調節閥基本性能：

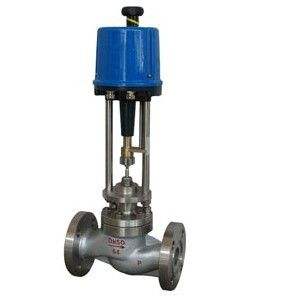

耐腐蝕電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成，以220V Ac電源為動力，接受標準信號0～l0mA Dc或4～20mA Dc的電信號，實現對工藝管道中強酸、強堿等腐蝕介質及高粘度、有害介質的流量調節與控制。該電動調節閥應用于石油、化工、冶金等耐蝕系統中。
二、耐腐蝕電動隔膜調節閥參數：
閥蓋形式：標準型(-17～+250℃)
壓蓋形式：螺栓壓緊式
密封填料：V型聚四氟乙烯填料
閥芯形式：隔膜式
流量特性：快開特性
配置執行器類別：381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數：電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
三、耐腐蝕電動隔膜調節閥材料的組合:
|
閥體材料
|
襯里材料
|
隔膜材料
|
使用溫度
|
適用場合
|
|
鑄鐵
|
無
|
氯丁橡膠
|
0~+65℃
|
無腐蝕性介質，水及研磨劑；泥漿類介質
|
|
HT20-40
|
聚三氟氯乙烯
|
氟橡膠
|
-20~+150℃
|
強酸，強堿，強氧化劑和一般有機溶劑，不適用于泥漿介質
|
|
鑄不銹鋼
|
無
|
氟橡膠
|
-20~+200℃
|
酸、堿有機溶劑介質
|
四、耐腐蝕電動隔膜調節閥主要性能指標：
|
項目
|
指標值
|
|
基本誤差％
|
≤±3.5
|
|
回差％
|
≤2.5
|
|
死區％
|
≤3.0
|
|
始終點偏差％
|
±2.5
|
|
額定行程偏差％
|
±2.5
|
|
純滯后
|
≤IS
|
|
允許泄量L/H
|
橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
|
|
絕緣電阻
|
不小于20M
|
|
阻尼特性
|
不大于3周半
|
五、耐腐蝕電動隔膜調節閥適用場合：
|
隔膜材質
|
使用溫度
|
適用介質
|
|
丁荃膠（B級）
|
-40～+100
|
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
|
|
天然膠（Q級）
|
-50～+100
|
主要用于凈化水、無機鹽和烯的礦物酸介質
|
|
聚四氟乙烯
|
-10～+150
|
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕
|
|
